Do Radar ao Míssil Phoenix: O Papel Crucial do F-14 na Proteção dos Grupos de Batalha Navais
Por João Victor Castro, Forças Globais - 1 de maio de 2026
O Grumman F-14 Tomcat, um ícone indiscutível da aviação naval e da cultura pop, transcendeu a mera função de caça de superioridade aérea para se tornar uma verdadeira lenda da Guerra Fria. Ele se consolidou como a espinha dorsal inabalável da defesa de frota da Marinha dos Estados Unidos por mais de três décadas, operando em alguns dos ambientes mais hostis e tensos do planeta. Sua capacidade inigualável de proteger grupos de batalha navais contra ameaças aéreas de longo alcance foi fundamentalmente moldada pela integração revolucionária e altamente complexa de seu radar AN/AWG-9 e do míssil AIM-54 Phoenix. Este artigo aprofunda a sinergia letal desses sistemas, explorando em detalhes técnicos e históricos como eles não apenas redefiniram a doutrina de defesa naval americana, mas também estabeleceram um novo e duradouro paradigma para a interceptação aérea de longo alcance, influenciando o design de caças até os dias atuais. A combinação F-14/AWG-9/Phoenix não era apenas uma arma; era um escudo estratégico projetado para garantir a sobrevivência da frota em um cenário de guerra total.
O F-14 Tomcat: Um Guardião Estratégico dos Mares
Concebido a partir das amargas lições aprendidas e dos desafios técnicos insuperáveis impostos pelo cancelamento do projeto conjunto F-111B, o F-14 Tomcat foi meticulosamente projetado desde o início para a missão crítica e implacável de defesa de frota (Fleet Air Defense - FAD). Sua característica aerodinâmica mais distintiva e complexa, a asa de geometria variável controlada por computador, permitia ao Tomcat otimizar automaticamente seu desempenho para uma vasta gama de regimes de voo. Com as asas totalmente abertas, ele podia realizar patrulhas de combate aéreo (CAP) de longo alcance com alta eficiência de combustível e baixa velocidade de estol, ideal para operações em porta-aviões. Com as asas enflechadas para trás, transformava-se em um interceptador supersônico capaz de atingir Mach 2.34.
A principal missão do F-14 era estabelecer uma impenetrável zona de exclusão aérea, a chamada "Outer Air Battle", interceptando e neutralizando bombardeiros soviéticos e seus mortais mísseis antinavio a centenas de quilômetros de distância, muito antes que pudessem representar uma ameaça direta aos porta-aviões de propulsão nuclear e seus valiosos navios de escolta. O Tomcat era, em essência, o cão de guarda supremo da Marinha, projetado para absorver o primeiro impacto de um ataque massivo e garantir que a frota pudesse revidar.
O Radar AN/AWG-9: A Visão Além do Horizonte

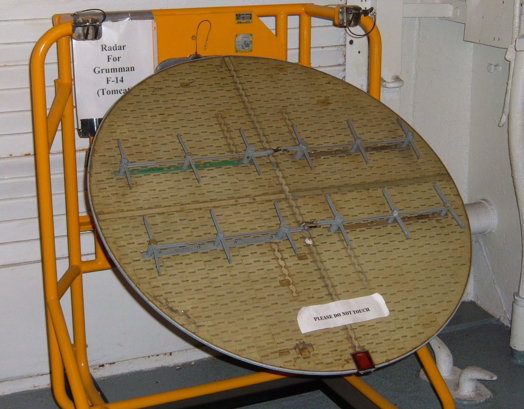

Radar AN/AWG - 9 do caça F-14A

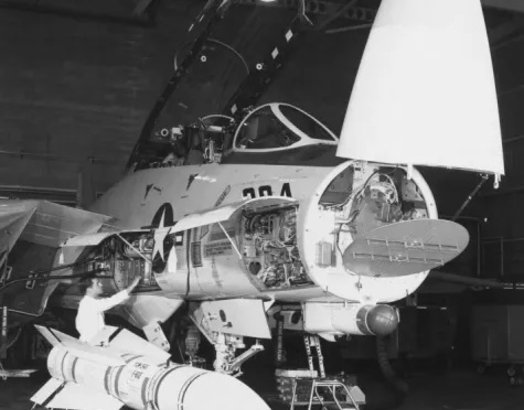

O verdadeiro gênio tecnológico por trás da formidável capacidade defensiva do F-14 residia em seu avançado sistema de radar AN/AWG-9, desenvolvido pela Hughes Aircraft Company. Este sistema, anos à frente de seu tempo e originalmente concebido para o F-111B, conferia ao Tomcat uma consciência situacional sem precedentes na história da aviação de caça. O AWG-9 era um radar de pulso-Doppler de banda X híbrido (analógico/digital) capaz de rastrear simultaneamente até 24 alvos aéreos a distâncias que podiam exceder 240 quilômetros.
Mais impressionante ainda, ele possuía a capacidade computacional e de processamento de sinal para guiar até seis mísseis AIM-54 Phoenix contra seis alvos distintos ao mesmo tempo, uma capacidade de engajamento múltiplo que era revolucionária, assustadora para os adversários e sem paralelo na época
Características Técnicas e Capacidades do AWG-9:
- Rastreamento e Engajamento Múltiplo: A capacidade de rastrear 24 alvos e engajar 6 deles simultaneamente com mísseis Phoenix era a pedra angular da doutrina de defesa de frota. Isso permitia a um único F-14 desmantelar formações inteiras de ataque inimigas antes que chegassem perto da frota, multiplicando a eficácia de cada aeronave no ar.
- Alcance Excepcional e Antena: O AWG-9 utilizava uma enorme antena de matriz planar ranhurada de 36 polegadas (91 cm) de diâmetro. Essa antena massiva, combinada com alta potência de transmissão, permitia detectar grandes bombardeiros a mais de 150 milhas náuticas (aproximadamente 277 km) e caças a cerca de 90 milhas náuticas (166 km). Essa capacidade de detecção de longo alcance era o pré-requisito absoluto para a doutrina de interceptação distante.
- Modos de Operação Avançados (TWS): O radar possuía diversos modos, mas o mais letal era o "Track-While-Scan" (TWS). O TWS permitia ao operador de interceptação de radar (RIO) manter uma imagem tática completa do campo de batalha enquanto o computador do AWG-9 processava trajetórias, velocidades e priorizava ameaças. O TWS era vital para a gestão de múltiplos engajamentos simultâneos sem alertar os alvos (através de seus receptores de alerta de radar - RWR) de que estavam sendo rastreados ativamente para um disparo iminente
- Resistência a Contramedidas Eletrônicas (ECCM): Projetado para operar no ambiente de guerra eletrônica mais denso imaginável (um ataque soviético maciço), o AWG-9 incorporava 19 canais para sinais de busca Doppler de pulso e seis canais dedicados à orientação do AIM-54. Essa redundância, agilidade de frequência e o design de baixos lóbulos laterais da antena minimizavam drasticamente os efeitos das contramedidas eletrônicas (ECM) inimigas, garantindo a eficácia do sistema mesmo sob interferência pesada
- Exibição de Informações Táticas (TID): No cockpit traseiro, o RIO operava o sistema através de duas telas CRT principais. O Tactical Information Display (TID) era o cérebro visual da operação, apresentando uma imagem clara, estabilizada e sem ruídos da situação tática. O TID exibia designações alfanuméricas para contatos, altitude, rumo, velocidade, identidade (IFF) e prioridades de disparo calculadas pelo computador para alvos hostis. O RIO era o maestro da batalha, podendo anular manualmente as prioridades do computador para adaptar a tática à situação real.

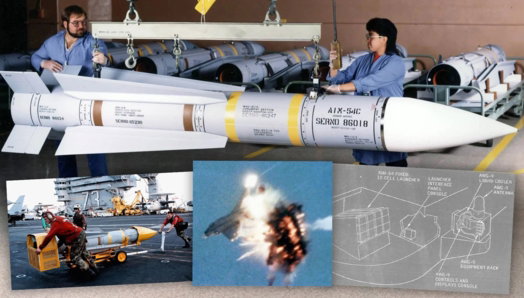

O Míssil AIM-54 Phoenix: O Braço Longo da Defesa
O AIM-54 Phoenix foi o único míssil ar-ar de longo alcance operacional dos EUA durante seu longo período de serviço, concebido especificamente como a principal arma de defesa de frota do F-14. Pesando cerca de 1.000 libras (450 kg) e medindo 4 metros de comprimento, era um verdadeiro leviatã voador. Sua impressionante capacidade de alcance, de até 100 milhas náuticas (aproximadamente 185 km) para as versões iniciais (AIM-54A) e quase 115 milhas náuticas (213 km) para a versão digitalizada AIM-54C, permitia que o Phoenix atingisse alvos a velocidades hipersônicas, variando de Mach 4.3 a Mach 5, tornando a evasão extremamente difícil para qualquer aeronave da época.

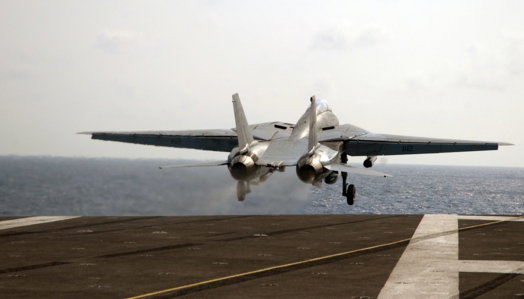

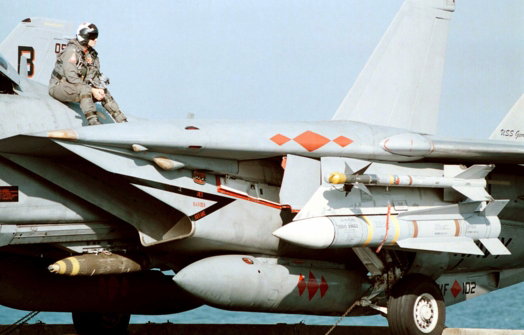

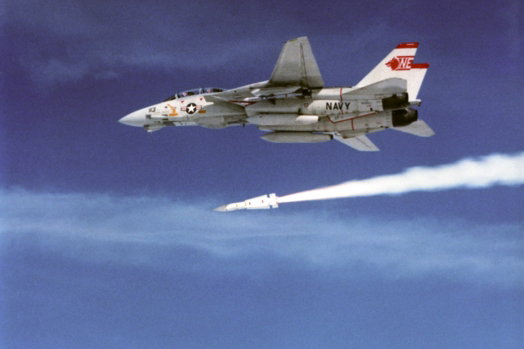

Caça F-14 disparando o Míssil AIM-54 Phoenix e na segunda imagem avião armado prestes a decolar
Perfil de Voo, Motores e Orientação:
O Phoenix utilizava um perfil de voo único e altamente eficiente, conhecido como "lofted trajectory" (trajetória em arco). Após o lançamento, o míssil subia agressivamente a altitudes elevadas (frequentemente entre 80.000 e 100.000 pés) para aproveitar o ar rarefeito da estratosfera, minimizando o arrasto aerodinâmico e maximizando seu alcance e energia cinética. Durante a fase de meio curso, o míssil recebia atualizações de orientação via datalink do radar AWG-9 do F-14. A cerca de 11 milhas (18 km) do alvo, o Phoenix ativava seu próprio radar ativo no nariz para a orientação terminal, permitindo uma capacidade de "disparar e esquecer" na fase final e letal do engajamento.
As variantes do motor também desempenhavam um papel crucial. O AIM-54A utilizava os motores Mk 47 ou Mk 60. O Mk 60 oferecia maior empuxo por um tempo menor, resultando em maior velocidade final, enquanto o Mk 47 queimava por mais tempo. A versão AIM-54C introduziu um motor Mk 47 modificado (reduzindo a fumaça visível) e, crucialmente, um buscador digital (seeker) que melhorava drasticamente a resistência a ECM e a capacidade contra alvos pequenos e ágeis, como mísseis de cruzeiro sea-skimming.
A Sinergia Perfeita: F-14, AWG-9 e Phoenix na Defesa Naval

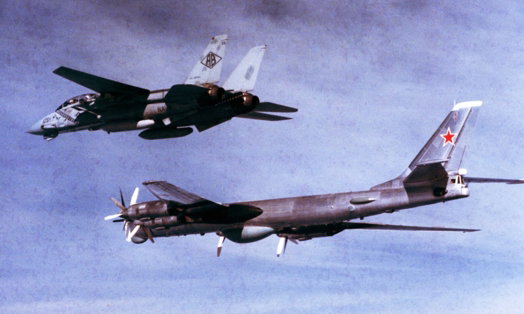

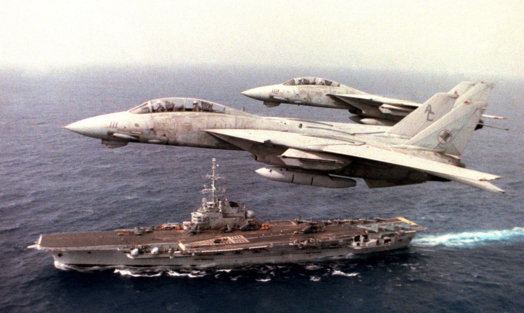

O caça Grumman F-14A Tomcat do esquadrão VF-143 "Pukin' Dogs" da Marinha dos EUA interceptando um avião de reconhecimento soviético Tupolev Tu-95RTs Bear D e na segunda podemos observar uma dupla de F-14 sobrevoando o porta-aviões francês Foch (R 99), fotografado por volta de 1990.
A integração profunda do F-14, do radar AWG-9 e do míssil AIM-54 Phoenix resultou em um sistema de armas inigualável, projetado especificamente para combater e anular a doutrina de ataque a frotas da União Soviética. Durante o auge da Guerra Fria, a principal e mais aterrorizante ameaça aos grupos de batalha de porta-aviões (CVBG) dos EUA eram os regimentos de bombardeiros de longo alcance da Aviação Naval Soviética, como o Tupolev Tu-16 Badger e, mais tarde, o formidável e supersônico Tu-22M Backfire. Estes bombardeiros eram armados com mísseis de cruzeiro antinavio de alta velocidade e longo alcance, como o massivo Kh-22 (AS-4 Kitchen), que podia carregar uma ogiva nuclear ou convencional de uma tonelada a Mach 3. A estratégia soviética envolvia ataques saturados coordenados, onde múltiplos bombardeiros lançariam uma salva massiva de mísseis simultaneamente para sobrecarregar e penetrar as defesas da frota americana.
O F-14, armado com seu radar de longo alcance e a capacidade de lançar múltiplos mísseis Phoenix simultaneamente, era a única resposta viável para essa ameaça existencial. A doutrina ditava que os Tomcats estabeleceriam uma "barreira de mísseis" (Combat Air Patrol - CAP) a centenas de quilômetros do centro do porta-aviões. O objetivo era interceptar e destruir os bombardeiros soviéticos antes que eles chegassem ao ponto de lançamento de seus mísseis Kh-22. Essa capacidade de travar a "Outer Air Battle" (batalha aérea externa) era absolutamente crucial para a sobrevivência dos grupos de batalha navais; se os bombardeiros conseguissem lançar seus mísseis, a probabilidade de um navio ser atingido aumentava exponencialmente
Desempenho em Combate: A Experiência Iraniana

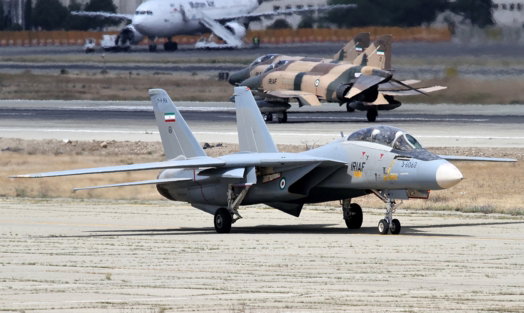

Caças Grumman F-14A Tomcat da Forças Aérea Do Irã .
Enquanto a Marinha dos EUA teve um uso extremamente limitado do AIM-54 Phoenix em combate, com apenas dois lançamentos confirmados em 1999 (ambos falhando devido a problemas nos motores dos mísseis contra MiG-25s iraquianos), a verdadeira letalidade e eficácia do sistema foram dramaticamente e inegavelmente demonstradas pela Força Aérea da República Islâmica do Irã (IRIAF) durante a brutal e prolongada Guerra Irã-Iraque (1980-1988). O Irã, o único outro operador do F-14 e do Phoenix (adquiridos antes da revolução de 1979), utilizou o sistema extensivamente e com resultados devastadores, que se tornaram lendários na história da aviação militar.
Relatos e pesquisas históricas indicam que os F-14 iranianos, armados com o Phoenix, alcançaram dezenas de vitórias aéreas confirmadas contra uma ampla variedade de aeronaves iraquianas, incluindo caças ágeis como MiG-21s, MiG-23s, Mirage F1s, e até mesmo interceptadores de alta velocidade MiG-25s e bombardeiros Tu-22s. A capacidade do Phoenix de engajar múltiplos alvos a longas distâncias permitiu aos pilotos iranianos adotar táticas inovadoras, muitas vezes lançando mísseis de fora do alcance visual e antes que os pilotos iraquianos sequer soubessem que estavam sendo engajados.
Um exemplo notável e amplamente documentado é o do Coronel (rtd) Fereydoun A. Mazandarani, um ex-piloto de F-14 da IRIAF, que reivindicou 16 abates aéreos durante o conflito, sendo oito deles confirmados com o míssil Phoenix. Ele descreveu engajamentos táticos complexos onde o Phoenix foi lançado a longas distâncias, muitas vezes contra alvos voando baixo ou tentando manobras evasivas extremas, resultando na destruição total das aeronaves inimigas. Mazandarani relatou um incidente em 25 de setembro de 1980, onde ele e seu RIO, Tenente Najafi, engajaram quatro MiG-23s iraquianos. Após os MiG-23s tentarem uma manobra de evasão voando baixo entre as montanhas, a tripulação do F-14 conseguiu re-adquirir dois alvos e lançar dois Phoenix, abatendo ambos os caças iraquianos.
A reputação do F-14 e do Phoenix era tão temível que a mera detecção do radar AWG-9 pelos sensores iraquianos (RWR - Radar Warning Receiver) muitas vezes levava os pilotos a abortar suas missões e fugir, provando o imenso valor dissuasório do sistema. A capacidade de "disparar e esquecer" do Phoenix na fase terminal, combinada com a capacidade do AWG-9 de manter o rastreamento de múltiplos alvos, permitia aos F-14 iranianos criar um "campo de morte" invisível, onde os adversários eram abatidos antes mesmo de poderem reagir ou se defender adequadamente.
Engajamentos da Marinha dos EUA: Dissuasão e Defesa Próxima
Embora o Phoenix não tenha sido a arma de escolha nos poucos engajamentos ar-ar da Marinha dos EUA, o F-14 Tomcat esteve envolvido em incidentes notáveis que sublinham seu papel como defensor de frota. Os mais famosos ocorreram sobre o Golfo de Sidra, onde a Líbia de Muammar Gaddafi reivindicava o golfo como suas águas territoriais, uma alegação não reconhecida pelos EUA. Isso levou a confrontos diretos:
Características Técnicas e Capacidades do AWG-9:

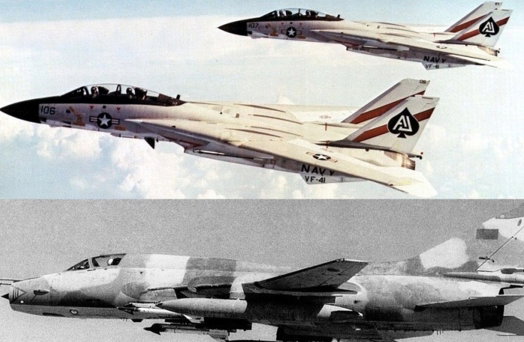

- Incidente do Golfo de Sidra (1981): Em 19 de agosto de 1981, dois F-14A Tomcats do VF-41 "Black Aces" (indicativos "Fast Eagle 102" e "Fast Eagle 107") foram interceptados por dois Su-22 Fitter líbios. Após um dos Su-22s disparar um míssil AA-2 "Atoll" contra um dos F-14s, os Tomcats, em legítima defesa, abateram ambos os jatos líbios usando mísseis AIM-9L Sidewinder. Este incidente demonstrou a superioridade do F-14 em combate aéreo próximo, mesmo sem o Phoenix.
- Incidente do Golfo de Sidra (1989): Em 4 de janeiro de 1989, dois F-14A Tomcats do VF-32 "Swordsmen" (indicativos "Gypsy 207" e "Gypsy 202") engajaram e abateram dois MiG-23 Flogger líbios que demonstravam intenção hostil. Os F-14s utilizaram uma combinação de mísseis AIM-7 Sparrow e AIM-9 Sidewinder para garantir as vitórias. A capacidade do AWG-9 de rastrear os MiG-23s a longas distâncias e a manobrabilidade do F-14 foram cruciais para o sucesso da interceptação
Esses incidentes, embora não envolvendo o Phoenix diretamente, reforçaram a reputação do F-14 como um caça formidável e um guardião eficaz da frota. A presença do F-14, com a ameaça implícita do Phoenix, era por si só um poderoso dissuasor, forçando os adversários a reconsiderar qualquer ação hostil contra os grupos de batalha navais dos EUA. Os dois únicos lançamentos do Phoenix pela USN em 1999, embora sem sucesso, ocorreram em um contexto de patrulha da zona de exclusão aérea no Iraque, demonstrando a prontidão do sistema mesmo em cenários de pós-Guerra Fria.
Legado e Impacto Duradouro
O F-14 Tomcat, o radar AN/AWG-9 e o míssil AIM-54 Phoenix representaram, em conjunto, um pináculo absoluto da tecnologia de aviação militar e engenharia de sistemas de sua era. Eles não apenas protegeram os grupos de batalha navais dos EUA por décadas durante os anos mais tensos da Guerra Fria, mas também estabeleceram novos e duradouros padrões para a interceptação aérea de longo alcance, processamento de radar e defesa de frota. A capacidade de engajar múltiplos alvos simultaneamente a distâncias além do alcance visual (BVR) tornou-se o padrão ouro para todos os caças subsequentes. Embora o F-14 e o Phoenix tenham sido aposentados pela Marinha dos EUA em 2006 e 2004, respectivamente (substituídos pelo F/A-18E/F Super Hornet e pelo AIM-120 AMRAAM), seu legado como o sistema de defesa de frota mais formidável já construído permanece intacto. Eles simbolizam uma era de inovação audaciosa, poder aéreo naval incontestável e a capacidade tecnológica de projetar força e proteger interesses estratégicos em escala global, garantindo a supremacia dos mares
